MTB ROCKRIDER

Ref: 8293150

MTB ROCKRIDER 500

2018

Brauchst du Hilfe bei der Montage, Wartung, Pflege oder Reparatur deines Fahrrads?

Hier findest du alle Tipps und Tricks, Ersatzteile und Bedienungsanleitung deines MTBs!

ERSTE INBETRIEBNHAME

Reifen aufpumpen

Der empfohlene Reifendruck ist auf der Reifenflanke angegeben.

Wenn dir Komfort und Haftung besonders wichtig sind oder du weniger als 70 kg wiegst, kannst du einen etwas niedrigeren Reifendruck wählen, ohne jedoch den empfohlenen Mindestdruck zu unterschreiten. Achtung: In technischem Gelände erhöht sich hierdurch jedoch das Risiko einer Reifenpanne.

Deswegen solltest du den Reifendruck regelmäßig überprüfen.

Einstellung der Lenkerhöhe

Du kannst dich für eine höhere Lenkerposition mit geraderem Rücken und somit mehr Komfort entscheiden.

Für mehr Aerodynamik und Effizienz beim Treten kannst du den Lenker absenken und so eine gestrecktere Position erreichen (Haltung mit stärker gebeugtem Rücken, die somit sportlicher ist).

Hierzu musst du lediglich die Spacer unter dem Vorbau verschieben, indem du die Schritte in diesem Video befolgst.

Ausrichtung des Lenkers

In diesem Video zeigen wir dir, wie du deinen Lenker optimal ausrichtest.

Mit einem gut ausgerichteten Lenker sitzt du stabil auf deinem Fahrrad.

Einstellung der Sattelhöhe

Stelle dich neben den Sattel. Öffne den Schnellspanner durch Bewegen des Hebels. Ziehe den Sattel hoch oder drücke ihn ins Sattelrohr, bis er sich auf Beckenhöhe befindet.

Verriegle den Schnellspanner, indem du den Hebel zurückbewegst.

Genauere Informationen findest du in unserem Tutorialvideo.

Mit der passenden Sattelhöhe ist die vermeidest Kraftübertragung beim Treten besser und du bestimmte Schmerzen (insbesondere im Kniebereich).

Einstellung der horizontalen Sattelposition

In diesem Video zeigen wir dir, wie du deine horizontale Sattelposition einstellen kannst.

Mit der passenden horizontalen Sattelposition sorgst du für mehr Komfort und steigerst deinen Wirkungsgrad beim Treten.

Einstellung des Härtegrads der Gabel

Die U-Fit-Gabel von BTWIN wurde entwickelt, um die Einstellung der Gabel zu erleichtern.
Das Ergebnis ist eine echte Innovation: Drehe das Einstellrad, bis dein Körpergewicht oben auf der Gabel angezeigt wird.

Dadurch wird die Luft so komprimiert, wie es für dich ideal ist.

EINSTELLUNG-HÄRTEGRAD-GABEL- MTB-ROCKRIDER-ST520

Einbremsen der Bremsen

Wenn du mit deinem neuen Fahrrad die DECATHLON Filiale verlässt, sind die Bremsbeläge neu und ihre Bremsleistung ist noch sehr schwach

Ein kraftvoller, lang anhaltender Bremsvorgang im unaufgewärmten Zustand (z. B. bei starkem Gefälle) kann zur Überhitzung und "Verglasung" der Bremsbeläge führen.
Um das Auftreten dieses die Leistungsfähigkeit der Bremsen deutlich reduzierenden Phänomens zu verhindern, empfehlen wir, die Bremsbeläge richtig einzubremsen.

Nach 10 Bremsvorgängen pro Bremse sind die Beläge eingebremst. Ein Bremsvorgang stellt dabei ein starkes Abbremsen von 25 auf 5 km/h dar, wobei das Laufrad nicht blockiert und jeweils nur eine Bremse genutzt werden darf.

Ausrichtung der Bremshebel

In diesem Video zeigen wir dir, wie du deine Bremshebel richtig ausrichtest.

Durch die passende Neigung vermeidest du Schmerzen in den Handgelenken und Schultern!

Austausch der Pedale

All unsere MTBs sind mit Harzpedalen ausgestattet. Für mehr Komfort, Haftung oder zum Fahren mit Klickpedalen kannst du deine Pedale wechseln.

In diesem Video erklären wir dir, wie du deine Pedale einfach und schnell wechseln kannst.

MONTAGE

Montagevideo am Beispiel ROCKRIDER 520

PFLEGE & WARTUNG

Reinigung des MTB

Zur Reinigung deines Fahrrads brauchst du ein spezielles Reinigungsmittel, einen Schwamm und eine Bürste.

Fahrrad mit Wasser abwaschen.
Anschließend Reinigungsmittel auftragen und mithilfe von Schwamm und Bürste verteilen.

Kurz einwirken lassen, anschließend abspülen.

Achte darauf, dass kein Reinigungsmittel oder Wasser in die mechanischen Bauteile des Fahrrads kommt.

Abschließend Fahrrad mit einem sauberen, weichen Tuch abtrocknen.

Antrieb reinigen und fetten

Zum Reinigen und Fetten des Antriebs brauchst du einen Entfetter, eine geeignete Kettenbürste und ein Schmiermittel.

Als Erstes solltest du die Bremsscheiben mit einem sauberen Tuch abdecken, damit sie kein Fett abbekommen. Anschließend trägst du Entfetter auf den gesamten Antrieb auf und reibst Kassette, Kette und die Rädchen des Schaltwerks mithilfe der Bürste ab.

Lass den Entfetter einige Minuten einwirken und spüle ihn anschließend ab.
Danach lässt du den Antrieb komplett trocknen, bevor du dich ans Fetten machst.

Dafür Schmiermittel gut schütteln und auf die Innenseite der Kette auftragen.

Schaltzug tauschen

Der Schaltzug an deinem Fahrrad ist schmutzig, verrostet oder gerissen? Der Gangwechsel ist schwerfällig oder unberechenbar?

 Dann solltest du deinen Schaltzug tauschen! Dafür brauchst du eine Zange, einen Schraubenzieher, einen Kabelschneider, einen Innensechskantschlüssel und ein neues Schaltzug- und Hüllenset.

Zunächst musst du den Schaltzug aus der Zughülle bekommen. Dafür löst du mithilfe des Schraubenziehers die kleine Schraube oben am Schaltwerk und stellst die Schaltung auf den niedrigsten Gang ein. Durchtrenne dann den Zug, um ihn komplett aus der Zughülle zu ziehen. Anschließend entfernst du auch die Zughülle komplett.

Danach musst du die Länge der Zughülle bestimmen. Halte sie dafür an dein Fahrrad, schneide sie in der richtigen Länge ab und bringe die Zugendkappen an beiden Enden an. Bringe die Zughülle dann an.

Anschließend führst du den Schaltzug durch die Zughülle. Wenn du damit fertig bist, befestigst du die Schraube am Schalthebel wieder und schraubst den Zug dann hinten am Schaltwerk fest. Zum Einstellen der Schaltung Zug etwas mehr spannen, wenn das Hochschalten schwierig ist, und etwas weniger spannen, wenn das Runterschalten schwierig ist.

Wenn du damit fertig bist, kannst du den Zug abschneiden und mithilfe der Zange die Schutzkappe anbringen.

Ausbau des Hinterrads

In diesem Video zeigen wir dir, wie du dein Hinterrad ausbauen kannst.

Platten reparieren

Um einen Platten zu flicken, brauchst du: Eine Luftpumpe, ein Wasserbecken, ein Tuch und ein Reparaturset für Fahrradschläuche.

Pumpe zuerst den Schlauch leicht auf. Tauche ihn ins Wasserbecken ein, um die Stelle zu finden, an der Luft austritt. Wenn du das Loch gefunden hast, Schlauch mithilfe des Tuchs abtrocknen und die Stelle mit dem Schmirgelpapier aus dem Set anrauen. Dadurch bleiben Kleber und Reparaturflicken besser auf dem Schlauch haften.

Trage den Kleber großzügig und gleichmäßig um das Loch herum auf und warte 3–5 Minuten.
Anschließend Flicken mittig auf das Loch setzen und einige Minuten lang fest andrücken.

Danach musst du nur noch den Schlauch wieder in den Reifen einsetzen!

Austausch der Bremsbeläge bei mechanischen Scheibenbremsen

In diesem Video zeigen wir dir, wie du die Bremsbeläge deiner Scheibenbremsen austauschen kannst.

Einstellen der Bremssättel bei mechanischen Scheibenbremsen

In diesem Video zeigen wir dir, wie du den Bremssattel deiner Scheibenbremsen einstellen kannst.

Austausch eines Schaltauges

Zum Austausch eines Schaltauges brauchst du ein neues, für dein Fahrrad passendes Schaltauge (siehe dazu "ERSATZTEILE") und einen 5 mm Innensechskantschlüssel.

Zunächst musst du mit dem passenden Werkzeug das Hinterrad ausbauen und das beschädigte Schaltauge entfernen.

Positioniere dann das neue Schaltauge am Rahmen.

Entferne jetzt den Teil des alten Schaltauges, der noch am Schaltwerk ist, und montiere das neue Schaltauge mithilfe des Innensechskantschlüssels.

Zum Abschluss das Hinterrad wieder ordnungsgemäß montieren und überprüfen, ob der Gangwechsel funktioniert.

Kette wechseln

Zum Wechseln der Kette brauchst du einen Kettennieter, eine neue Kette und ein Kettenschloss.

Schalte zunächst die Kette vorne und hinten auf das kleinste Kettenblatt bzw. Ritzel.
Öffne das Kettenschloss mit einer Kettenschlosszange und entferne die alte Kette.

Positioniere die neue Kette vorne und hinten auf dem kleinsten Kettenblatt bzw. Ritzel, damit du die Länge optimal bestimmen kannst. Die Kette muss dicht an der oberen Antriebsrolle des oberen Schaltwerk-Rädchens verlaufen. Wenn du die richtige Länge bestimmt hast, kürze die Kette mithilfe des Kettennieters.

Anschließend das Kettenschloss an der Kette anbringen, einmal in die Pedale treten, damit das Kettenschloss auf der oberen Kettenseite ist. Zum Abschluss mit der Hand am Pedal überprüfen, ob die Position richtig ist.

BEI PROBLEMEN

Dein Rad hat einen Achter

Bei den ersten Touren mit deinem neuen Fahrrad bewegen sich viele Komponenten und setzen sich langsam an den richtigen Platz.
Das geschieht auch mit den Speichen, die du unter Umständen knacken hörst.

Wenn dein Rad einmal einen leichten Achter hat, wende dich bitte an den Servicepoint deiner DECATHLON Filiale. Nutze die kostenlose Inspektion deines Fahrrads in den ersten zwölf Monaten nach dem Kauf!


Hinweis für Eltern:

Bestimmte, insbesondere von jüngeren Fahrern geschätzte Kunststückchen (auf dem Hinterrad fahren, Vollbremsungen, Sprünge über den Bordstein usw.) können auf Dauer dafür sorgen, dass zu viel Spiel in der Hinterradnabe sowie Achter in den Felgen entstehen. Wenn dir auffällt, dass dein Kind häufig solche Tricks macht, dann solltest du es auf dieses Problem hinweisen.

Wheelies und Achter im Laufrad deines MTB ROCKRIDER XC 500
Du hast einen Platten

Ein Platten kann zahlreiche Ursachen haben:

- Das Gelände (Dornen, Sträucher, Glasscherben, Nägel ...)
- Der Umgang mit dem Rad (Fahren über Hindernisse wie Steine, Treppenstufen, Bordsteinkanten, Schlaglöcher...). Das Ergebnis: ein platter Reifen durch Durchstich (kleines Loch) oder Quetschung (feine Risse).


Wenn du immer wieder einen Platten hast, könnte es auch sein, dass:

- Das Laufrad in unseren Fabriken falsch montiert wurde. Dadurch steht ein Speichenkopf vor, der den Schlauch durchbohrt.
- Der Reifen oder Schlauch mangelhaft (porös) ist.
- Eine frühere Reifenpanne mangelhaft repariert wurde und ein Fremdkörper (Dorn, Glas, Metallspan usw.) im Reifen bzw. auf der Felge geblieben ist.

Deswegen ist es immer wichtig, die Ursache für den Platten zu finden und mögliche Fremdkörper vor der Reparatur zu entfernen.


Du weißt nicht, wie du einen Reifen auf-/abziehst bzw. einen Schlauch reparierst oder wechselst?

1. Am einfachsten ist es, den Reifen auf der Felge zu lassen und provisorisch mithilfe von  Reparaturspray zu reparieren:
Schraube dafür das Schlauchende auf das Ventil des platten Reifens (Ventil nach unten) und halte den Auslöseknopf des Reparatursprays gedrückt, um den Schaum einzuspritzen. Der Reifen nimmt daraufhin seine ursprüngliche Form und Härte an und du kannst problemlos nach Hause fahren.

2. Wenn du deinen Reifen selbst reparieren bzw. den Schlauch selbst wechseln möchtest, kannst du dir die Videotutorials weiter unten anschauen.

REIFENPANNE MIT DEM MTB ROCKRIDER 100
Deine Gabel ist zu hart

Es gibt mehrere Wege, um deine Gabel „weicher“ zu machen:

1. Prüfe noch einmal die Einstellung des Härtegrads: Gehe dafür zum Kapitel „Einstellung des Härtegrads der Gabel.“

2. Führe eine einfache Wartung durch: Deine Gabel muss regelmäßig mit ein wenig Öl gewartet werden. Hierzu gibst du ein paar Tropfen Öl auf die Standrohre und betätigst anschließend die Gabel, damit das Öl in die Gleitrohre eindringen kann.

3. Lasse eine umfassende Wartung in der Werkstatt durchführen.

Der Gangwechsel vorne funktioniert nicht gut

Es gibt mehrere Wege, um dafür zu sorgen, dass der Gangwechsel vorne wieder funktioniert:

1. Prüfe den Schaltzug und die Zughülsen: Schlecht angebrachte Zughülsen-Endkappen können das Ziehen des Schaltzuges und damit den Gangwechsel behindern.

Wenn eine Zughüllen-Endkappe schlecht positioniert ist, dann stecke sie wieder an die richtige Stelle.

2. Wenn sich das Schaltwerk beim Betätigen des Drehschaltgriffes nicht bewegt, dann hat sich der Zug wahrscheinlich in der Hülse festgesetzt. In diesem Fall müssen Schaltzug und Kabelhüllen ausgetauscht werden.
Hierzu kannst du dich entweder an einen DECATHLON Servicepoint wenden oder den Austausch mithilfe des Videos im Kapitel "Schaltzug tauschen" selbst vornehmen.


ERINNERUNG

Innerhalb von zwölf Monaten nach dem Kauf deines Fahrrads kannst du eine umfassende Prüfung aller Einstellungen deines Fahrrads kostenfrei durchführen lassen.

Hinweis: Wenn du oft in nassem oder schlammigem Gelände unterwegs bist oder dein Mountainbike regelmäßig mit viel Wasser reinigst, müssen Schaltzüge und Endkappen häufiger gewechselt werden. Nutze zum Reinigen deines Fahrrads auf keinen Fall einen Hochdruckreiniger, da er den Schmutz nur noch tiefer in das Innere der Schaltzüge drückt.

AUSTAUSCH-SCHALTZUG-SCHALTUNG
Der Gangwechsel hinten funktioniert nicht gut

Es gibt mehrere Wege, um dafür zu sorgen, dass der Gangwechsel hinten wieder funktioniert:

1. Prüfe den Schaltzug und die Zughülsen:

1a. Schlecht angebrachte Zughülsen-Endkappen können das Ziehen des Schaltzuges und damit den Gangwechsel behindern. Wenn eine Zughüllen-Endkappe schlecht positioniert ist, dann stecke sie wieder an die richtige Stelle.

1b. Wenn sich das Schaltwerk beim Betätigen des Drehschaltgriffes nicht bewegt, dann hat sich der Zug wahrscheinlich in der Hülse festgesetzt. In diesem Fall müssen Schaltzug und Kabelhüllen ausgetauscht werden.

Hierzu kannst du dich entweder an einen DECATHLON Servicepoint wenden oder den Austausch mithilfe des Videos im Kapitel "SCHALTZUG TAUSCHEN" selbst vornehmen.


2. Prüfe, ob das Schaltauge verbogen ist:

Ein verbogenes Schaltauge sorgt dafür, dass das Schaltwerk falsch ausgerichtet ist und es seine Funktion nicht mehr korrekt erfüllen kann. Stelle dich hinter dein Fahrrad und inspiziere von dort die Ausrichtung des Schaltwerkes.

Sollte das Schaltauge verbogen sein, dann gib dein Fahrrad in einem DECATHLON Servicepoint ab und lass es dort austauschen.


ERINNERUNG

Innerhalb von zwölf Monaten nach dem Kauf deines Fahrrads kannst du eine umfassende Prüfung aller Einstellungen deines Fahrrads kostenfrei durchführen lassen.

Hinweis: Wenn du oft in nassem oder schlammigem Gelände unterwegs bist oder dein Mountainbike regelmäßig mit viel Wasser reinigst, müssen Schaltzüge und Endkappen häufiger gewechselt werden. Nutze zum Reinigen deines Fahrrads auf keinen Fall einen Hochdruckreiniger, da er den Schmutz nur noch tiefer in das Innere der Schaltzüge drückt.

AUSTAUSCH-SCHALTZUG-SCHALTUNG
Dein Bremshebel berührt den Lenker, bevor die volle Bremswirkung eintritt

Dein Bremshebel lässt sich zu leicht ziehen und/oder berührt den Lenker, bevor die Bremswirkung eintritt:

Schraube das Stellrad und die Gegenmutter so weit auf, dass du die richtige Zugspannung für ein festes, aber nicht zu hartes Bremsen erreichst. Sobald die gewünschte Spannung erreicht ist, drehe die Gegenmutter gegen den Bremshebel fest, um die Einstellung zu sichern.

Du kannst dich an einen DECATHLON Servicepoint wenden und die Wartung von unseren Technikern durchführen lassen.

Defektes schaltauge

Ein verbogenes Schaltauge hat zur Folge, dass das Schaltwerk eine Fehlstellung einnimmt und somit nicht mehr einwandfrei funktionieren kann.

Stelle dich hinter dein Fahrrad und inspiziere von dort die Ausrichtung des Schaltwerkes.

Sollte das Schaltauge verbogen oder gar zerbrochen sein, dann bring dein Fahrrad zu deinem DECATHLON Servicepoint und lasse das Schaltauge dort austauschen. Wenn du den Austausch selbst vornehmen möchtest, könnte dir unser Tutorialvideo dabei behilflich sein.

Deine Kette ist gerissen

Deine Kette ist kaputt? Zwei Lösungen:

1. Entweder reparierst du mithilfe des Videos die Kette selbst. Dafür brauchst du einen Kettennieter und ein Kettenschloss.

2. Oder du wendest dich an einen DECATHLON Servicepoint und lässt die Reparatur von unseren Technikern durchführen.

REPARATUR

Diese Videos erklären dir, wie du die folgenden Reparaturarbeiten an deinem Fahrrad durchführen kannst:
- Einbau/Ausbau des Hinterrads                                         - Platten reparieren
- Schlauch austauschen                                                       - Lenkerhöhe einstellen
- Kette reparieren                                                                 - Schaltauge austauschen

Schau dich auch gerne auf unserem Youtube-Kanal um. Dort findest du weitere Videos.

MTB ROCKRIDER 500

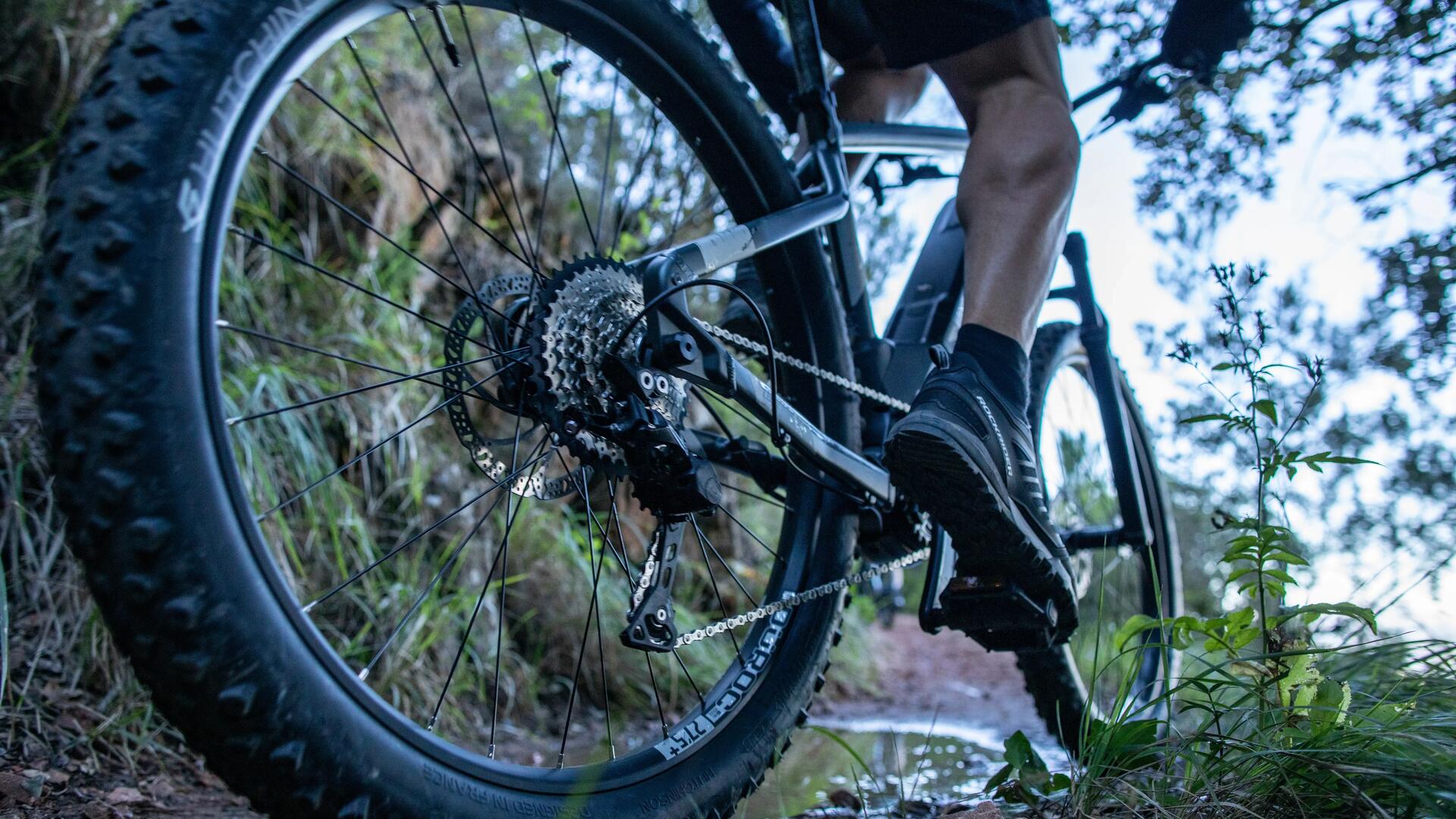

MTB ROCKRIDER ST 520 SCHWARZ/BLAU

UNSER VERSPRECHEN

ROCKRIDER bietet für dein MTB eine lebenslange Garantie auf Rahmen, Lenker und Vorbau (bei normalen Nutzungsbedingungen).

Für alle anderen Komponenten liegt die Garantiedauer bei zwei Jahren.

Während der ersten Fahrten können sich bestimmte Komponenten leicht verstellen. Aus diesem Grund bieten wir für dein Fahrrad innerhalb von sechs Monaten nach dem Kaufdatum eine kostenlose Inspektion an.
