VAN RYSEL EDR CF SCHEIBENBREMSEN SHIMANO 105

REF: 8581111

EDR CF SCHEIBENBREMSEN SHIMANO 105

2021

Dies ist das Produktinformationsblatt zu deinem EDR CF DB SHIMANO 105 in Schwarz.
Dieses Fahrrad mit Scheibenbremsen ist das erste einer umfassenden Reihe von Rennrädern von VAN RYSEL.

Unsere Ingenieure haben ein EDR-Rennrad entwickelt, mit dem du in jedem Gelände Spaß hast.

Dieses Carbonrennrad wurde für die Nutzung im Training bzw. den Wettkampfeinstieg entwickelt.

Beachte unsere Tipps zur richtigen Pflege deines Rennrads.

ERSTE INBETRIEBNAHME

Montage

Du musst dein Fahrrad zusammenbauen? Schau dir unser Montagevideo an.

Achtung bei der Montage des Vorbaus: Die Schrauben, mit denen der Lenker am Vorbau befestigt wird, sind über Kreuz und mit einem Drehmoment von 6 Nm anzuziehen.

Bei der ersten Nutzung des Fahrrads ist es sehr wichtig, die Bremsbeläge einzubremsen.

In diesem Video erfährst du, wie du das Einbremsen durchführst:

PFLEGE & WARTUNG

Hier findest du alle Informationen zur richtigen Instandhaltung deines Fahrrads.

Du hörst beim Treten ein knirschendes Geräusch. Was soll man tun?

Da der Rahmen und auch die Sattelstütze aus Carbon bestehen, kann diese beim Fahren manchmal knacken.

Der Grund hierfür ist häufig, dass die Sattelstütze nicht ausreichend gefettet ist.

Demontiere die Sattelstütze, trage Carbon-Montagepaste auf und stelle die Sattelstütze wieder für dich passend ein.

Wie zieht man die Sattelstütze richtig fest?

Für eine perfekte Einstellung muss die Sattelstütze richtig festgezogen werden. Eine nicht richtig festgezogene Sattelstütze kann sich während des Fahrens absenken.
Ist die Sattelstütze dagegen zu fest angezogen, kann das Fahrrad beschädigt werden.

Am besten eignet sich ein Drehmomentschlüssel zum Befestigen der Sattelstütze. Das empfohlene Drehmoment liegt bei 6 bis 7 Nm.

Vorsicht: Der auf der Sattelstütze angegebene Höchstwert darf nicht überschritten werden.

WIE ZIEHE ICH DIE SATTELSTÜTZE RICHTIG FEST?
Wann sollten die Schaltzüge ausgetauscht werden?

Es gibt keine generellen Kilometervorgaben zum Austauschen der Züge.

Der Zeitpunkt zum Wechseln hängt unter anderem davon ab, ob du Rennen oder vor allem RTFs bzw. Freizeittouren fährst.

Aber auch dein Schaltverhalten, d. h. ob du eher häufig oder selten schaltest, hat einen Einfluss.

Die ersten Anzeichen von Abnutzung sind:

Beim Schalten wechselt die Kette nicht wie gewünscht das Ritzel?
Obwohl du die Zugspannung neu eingestellt hast, ist das Problem nicht behoben?
Das bedeutet, dass du deine Züge tauschen solltest, bevor sie dich während einer Tour ganz im Stich lassen.

Auch ausfranste Zughüllen oder Züge solltest du umgehend austauschen.

WANN SOLLTEN DIE SCHALTZÜGE AUSGETAUSCHT WERDEN?
Wann sollten die Bremsbeläge ausgetauscht werden?

Es wird Zeit, die Bremsbeläge zu tauschen, wenn diese nicht mehr so gut wie anfangs ansprechen.

Wenn du bei abruptem Bremsen mehrmals unnormale Geräusche hörst, kann das ein Zeichen für Abnutzung sein.

Außerdem kannst du die verbleibende Dicke des Bremsbelags überprüfen.
Bei einem Belag von unter 0,5 mm musst du einen Wechsel vornehmen, um einen Bremskraftverlust zu verhindern.

WANN SOLLTEN DIE BREMSBELÄGE AUSGETAUSCHT WERDEN?
Wann sollten die Bremsscheiben ausgetauscht werden?

Obwohl Scheibenbremsen auf ein Abnutzen der Bremsbeläge und nicht der Scheiben ausgelegt sind, nutzen sich auch letztere immer aufgrund der Beanspruchung ab.

Das Fahren mit zu stark abgenutzten Bremsscheiben kann gefährlich sein, da diese bei einer abrupten bzw. intensiven Bremsung brechen können.

Der maximale Abnutzungswert für Bremsscheiben beträgt ca. 10 % des Ursprungswerts.

WANN SOLLTEN DIE BREMSSCHEIBEN AUSGETAUSCHT WERDEN?

REPARATUR

In der Rubrik FAQ findest du sicher auch die Antwort auf deine Frage!

Wechseln der Pedale

Pedale defekt? Du willst deine Flachpedale gegen Klickpedale austauschen? Folge unserer Anleitung.

Vorsicht: Beachte, dass das Gewinde beim linksseitigen Pedal verkehrtherum verläuft, d. h. das Pedal wird gegen den Uhrzeigersinn festgeschraubt. Das rechte Pedal hat hingegen ein normales Gewinde.

Hier solltest du Spezialwerkzeug nutzen, da zum Abschrauben viel Kraft erforderlich ist.

Wie wechselt man den Schlauch?

Befolge unsere Videoanleitung, um im Fall einer Reifenpanne den Schlauch zu wechseln.

Wie wechselt man das Lenkerband?

Das Lenkerband verschleißt mit der Zeit. Denk also daran, es zu wechseln, wenn es abgenutzt ist.

Die Bremsen sind nicht mehr effektiv

Wenn du bemerkst, dass deine Bremsen an Leistung einbüßen, gibt es mehrere Lösungen:

- Reinige deine Bremsscheibe mit einem fettlösenden Pflegeprodukt.

- Überprüfe den Verschleißzustand deiner Bremsbeläge.

- Prüfe den Bremszug auf korrekte Spannung.

DIE BREMSEN SIND NICHT MEHR EFFEKTIV
Wie wechslt man die Bremsbeläge?

Deine Bremsbeläge sind abgenutzt? Du möchtest sie austauschen?

Hier findest du eine Video-Anleitung:

Die Scheibenbremse gibt Geräusche von sich

Wenn deine Scheibenbremsen laut sind:

- Überprüfe, ob das Laufrad richtig zentriert ist. Dazu löst du dein Laufrad und ziehst es anschließend wieder fest.

- Prüfe die richtige Einstellung deines Bremssattels.

- Prüfe den Abnutzungsgrad deiner Bremsbeläge.

- Prüfe die Spannung deiner Bremszüge.

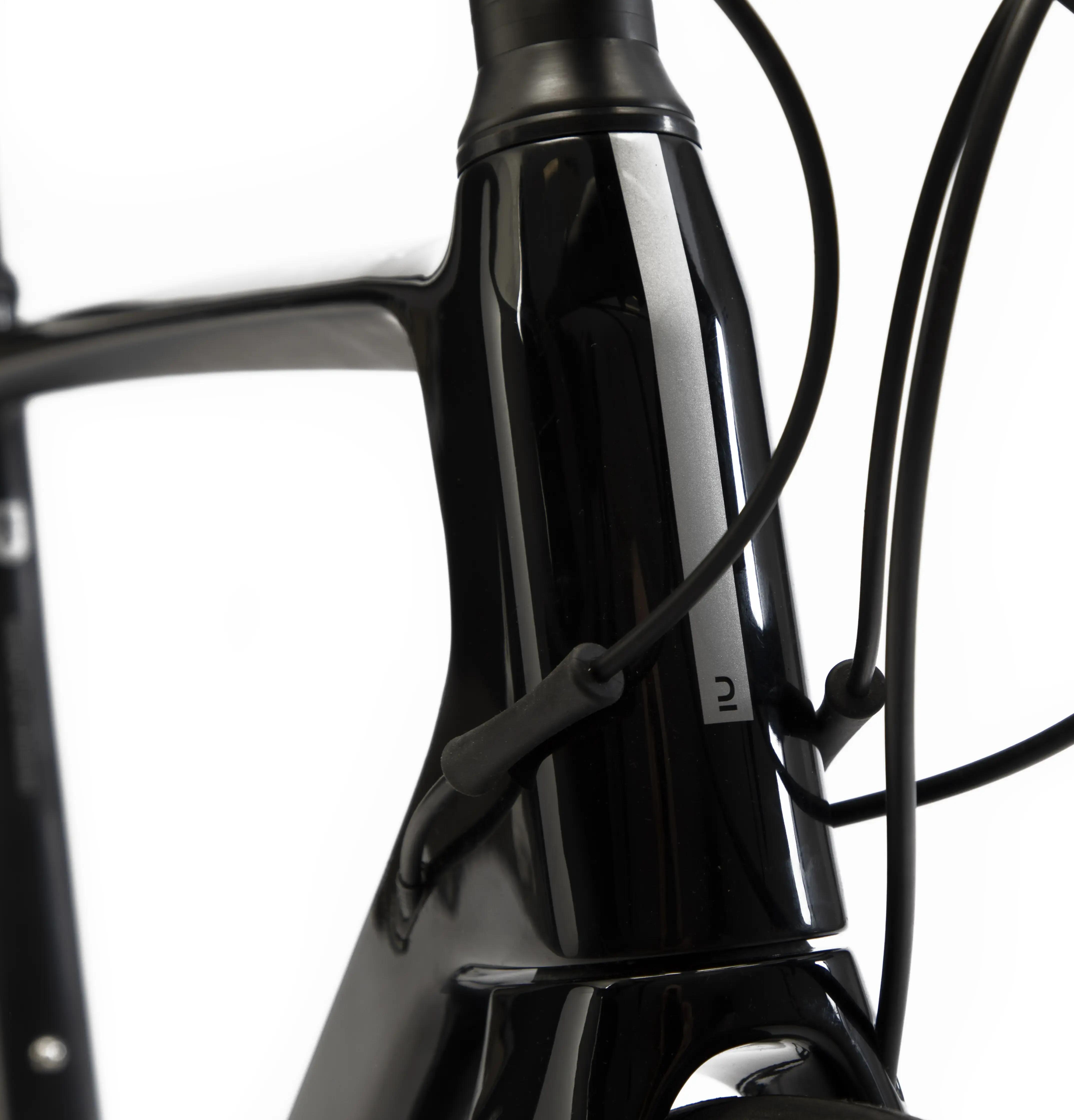

Wie wechselt man die Bremszüge und Bremszughüllen?

Du musst deine Bremszüge und/oder Bremszughüllen wechseln?

Befolge unsere Videoanleitung:

WIE WECHSELT MAN DIE BREMSZÜGE UND BREMSZUGHÜLLEN?
Die Gänge springen

Wenn die Gänge springen, solltest du folgende Punkte überprüfen:

- Abnutzungsgrad der Antriebsgruppe

- Spannung der Züge

Als Nächstes wird der Umwerfer eingestellt.

Wie wechselt man die Schaltzüge und Schaltzughüllen?

Du musst deine Schaltzüge und/oder Schaltzughüllen wechseln?

Befolge unser Tutorial:

WIE WECHSELT MAN DIE SCHALTZÜGE UND SCHALTZUGHÜLLEN?
Das Schaltauge des Fahrrads ist verbogen oder gebrochen

Ein verbogenes oder gebrochenes Schaltauge muss ausgetauscht werden.

Wie wechselt man die Kette?

Im Folgenden findest du Tipps dazu, wie man die Fahrradkette am besten wechselt.

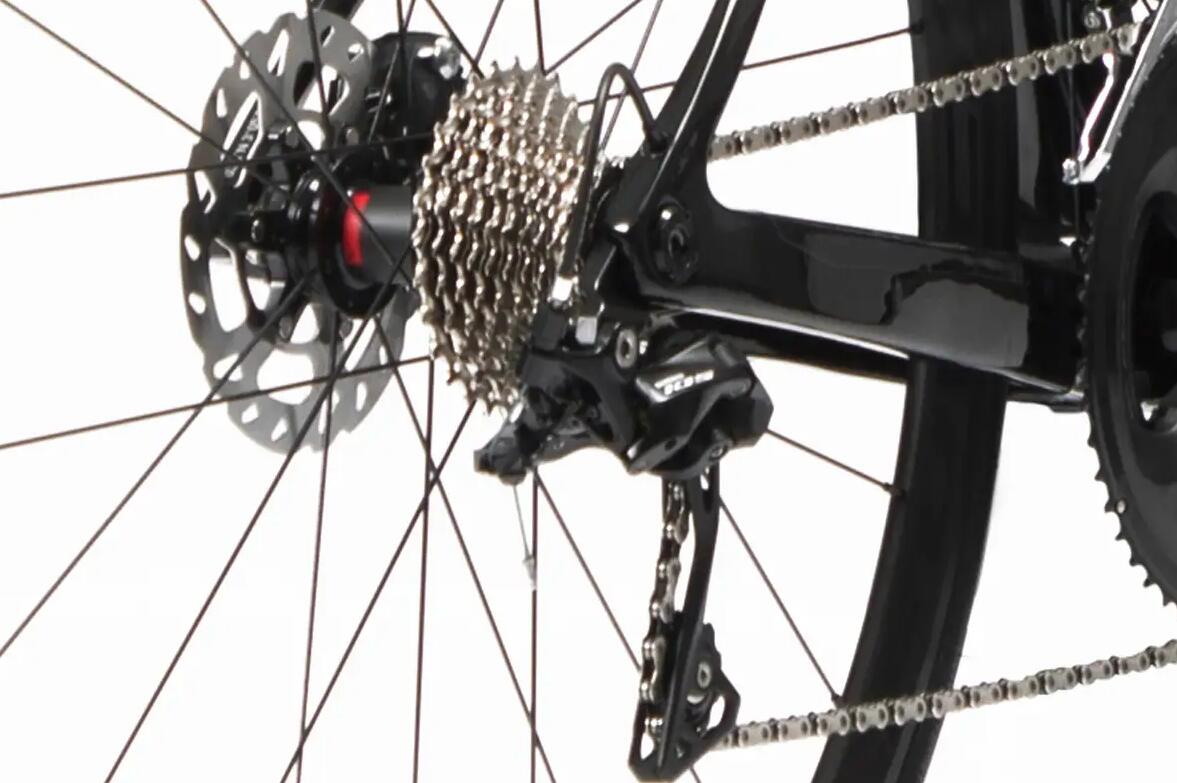

Wie wechselt man die Kassette am Fahrrad?

Der Antrieb ist abgenutzt? Du willst die Größe einzelner Ritzel deiner Kassette verändern?

Schau dir unsere Videoanleitung zum Wechseln deiner Kassette an.

Achtung: Die maximale Kassettengröße liegt bei diesem Fahrrad bei 11-28.

WIE WECHSELT MAN DIE KASSETTE AM FAHRRAD?
Wie wechselt man die Kettenblätter?

Deine Kettenblätter sind abgenutzt? Du willst größere oder kleinere Blätter einbauen?

Die Kettenblätter können ganz einfach gewechselt werden.

Dazu musst du lediglich die Schrauben, mit denen die Kettenblätter fixiert sind, mit einem Innensechskantschlüssel abschrauben.
Anschließend montierst du die neuen Kettenblätter.

Beachte: Die Mindest-Kettenblattgröße liegt bei diesem Fahrrad bei 36 Zähnen.

WIE WECHSELT MAN DIE KETTENBLÄTTER?
VAN RYSEL EDR CF DB SHIMANO 105 (2021)

EIGENSCHAFTEN

Größen: XS / S / M / L / XL

Farben: Schwarz

Rahmen: Full-Carbon

Gabel: Full-Carbon

Laufräder: FULCRUM RACING 700 DB

Laufradachse:
Vorne – 12×100
Hinten – 12×142

Reifen: HUTCHINSON FUSION 5 PERF
Größe – 25 mm

Lenker: VR Aluminium OVERSIZE
XS / S – 400 mm
M / L / XL – 420 mm

Vorbau: VR Aluminium OVERSIZE
XS – 90 mm
S – 100 mm
M – 110 mm
L – 120 mm
XL – 130 mm

Schalthebel: SHIMANO R 7020

Sattel: VR

Sattelstütze: VR Aluminium 27,2
XS – 250 mm
S / M / L – 350 mm
XL – 400 mm

Umwerfer: SHIMANO R 7000

Schaltwerk: SHIMANO R 7000 GS

Kassette: SHIMANO R 7000

Kurbelsatz: SHIMANO R 7000 (52/36)
XS / S – 170 mm
M – 172,5 mm
L / XL – 175 mm

Kette: KMC 11-fach

Bremssattel vorne: SHIMANO R 7070

Bremssattel hinten: SHIMANO R 7070

Scheibe vorne: SHIMANO RT 70 in 160

Scheibe hinten: SHIMANO RT 70 in 40

Gewicht: 8,2 kg

VAN RYSEL EDR CF DB SHIMANO 105 (2021)
VAN RYSEL EDR CF DB SHIMANO 105 (2021)

UNSER VERSPRECHEN

VAN RYSEL bietet für dein Rennrad eine fünfjährige Garantie auf den Carbonrahmen (bei sachgerechter Nutzung).

Für alle anderen Komponenten liegt die Garantiedauer bei 2 Jahren.



Während der ersten Fahrten können sich bestimmte Komponenten leicht verstellen. Aus diesem Grund bieten wir für dein Fahrrad innerhalb von sechs  Monaten nach dem Kaufdatum eine kostenlose Inspektion an.



Die nebenstehende Tabelle umfasst die wichtigsten Bestandteile eines Fahrrads, die nicht von der Garantie abgedeckten Verschleisserscheinungen und die EU-weit vorgeschriebenen Gewährleistungsfristen.
